Platine bestellen (PCBWay)

Die Satelliten-Platine (Revision 5) liegt als Shared Project bei PCBWay. Du bestellst sie dort fertig bestückt: PCBWay fertigt die Platine, besorgt die Bauteile und lötet sie auf. Gerber-Daten, Stückliste (BOM) und Bestückungsdaten sind im Projekt hinterlegt, du musst nichts hochladen.

Projekt: Hannah Satellite Revision 5 bei PCBWay

Kosten und Menge

Die Mindestmenge liegt bei 5 Stück. Rechne für 5 bestückte Platinen mit etwa 290–320 $ Endpreis, also rund 50–55 € pro Platine (Stand: Juli 2026). Der genaue Preis hängt von Bauteilpreisen, Oberfläche, Rabatten und Versand ab und steht erst nach der Prüfung durch PCBWay fest. PCBWay weist darauf hin, dass Zoll und Einfuhrumsatzsteuer nicht im angezeigten Preis enthalten sind.

1. Projekt in den Warenkorb legen

Öffne das Projekt, wähle rechts PCB+Assembly und klicke auf Add to cart.

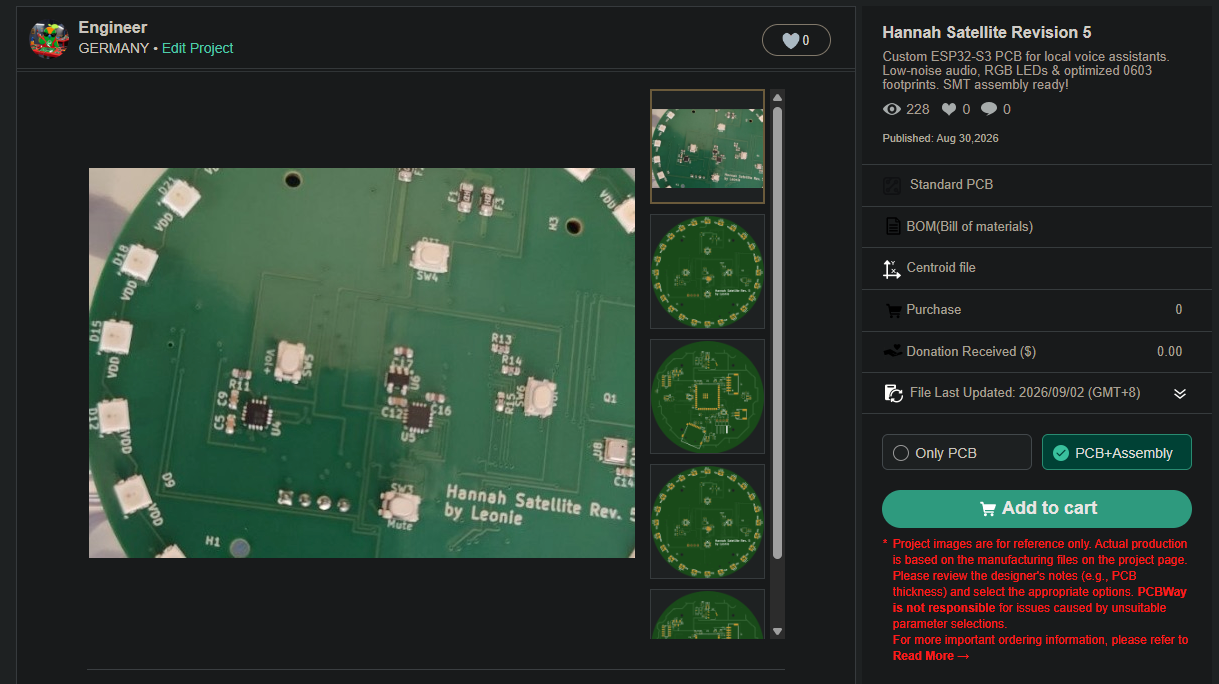

PCBWay-Projektseite mit ausgewählter Option PCB+Assembly und Add-to-cart-Button

2. Lagen-Reihenfolge angeben

PCBWay fragt direkt danach nach der Reihenfolge der Kupferlagen. Das Feld ist optional, füllst du es aus, gibt es aber später keine Rückfrage. Trag die Lagen wie im Screenshot ein und klicke auf Submit.

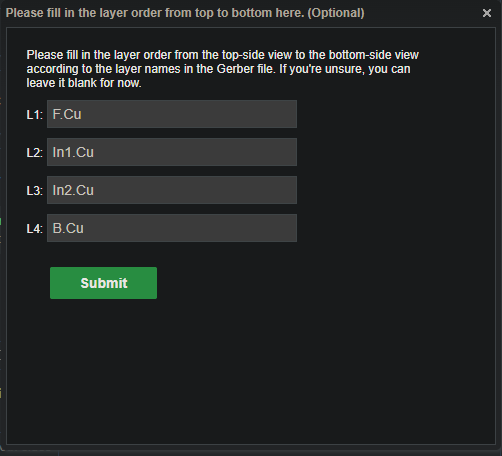

Dialog zur Lagen-Reihenfolge, ausgefüllt mit F.Cu, In1.Cu, In2.Cu und B.Cu

3. Platinen-Optionen

Die Bestellseite ist bereits aus dem Projekt vorausgefüllt (88 × 88 mm, 4 Lagen, 1,6 mm, FR-4). Du kannst alles so lassen, wie es ist.

Optional: ENIG statt HASL

Unter Surface finish ist HASL lead free vorausgewählt. Das funktioniert. Wenn du Immersion gold (ENIG) wählst (Thickness of Immersion Gold bleibt auf 1U"), zahlst du etwas mehr, bekommst aber zwei Vorteile:

  • Ebenere Lötflächen: Bei HASL wird das Lot auf die Flächen aufgeschmolzen und bleibt leicht gewölbt. ENIG ist eine hauchdünne, flache Goldschicht. Das hilft den sehr kleinen Bauteilen ohne Beinchen (z. B. dem Mikrofon-Wandler ADAU7118 und dem Verstärker MAX98357A), die nur mit ihrer Unterseite aufliegen: Sie werden zuverlässiger verlötet.
  • Länger lagerfähig: Die Goldschicht schützt das Kupfer gut vor Oxidation. Das ist vor allem interessant, wenn du Platinen auf Vorrat bestellst.

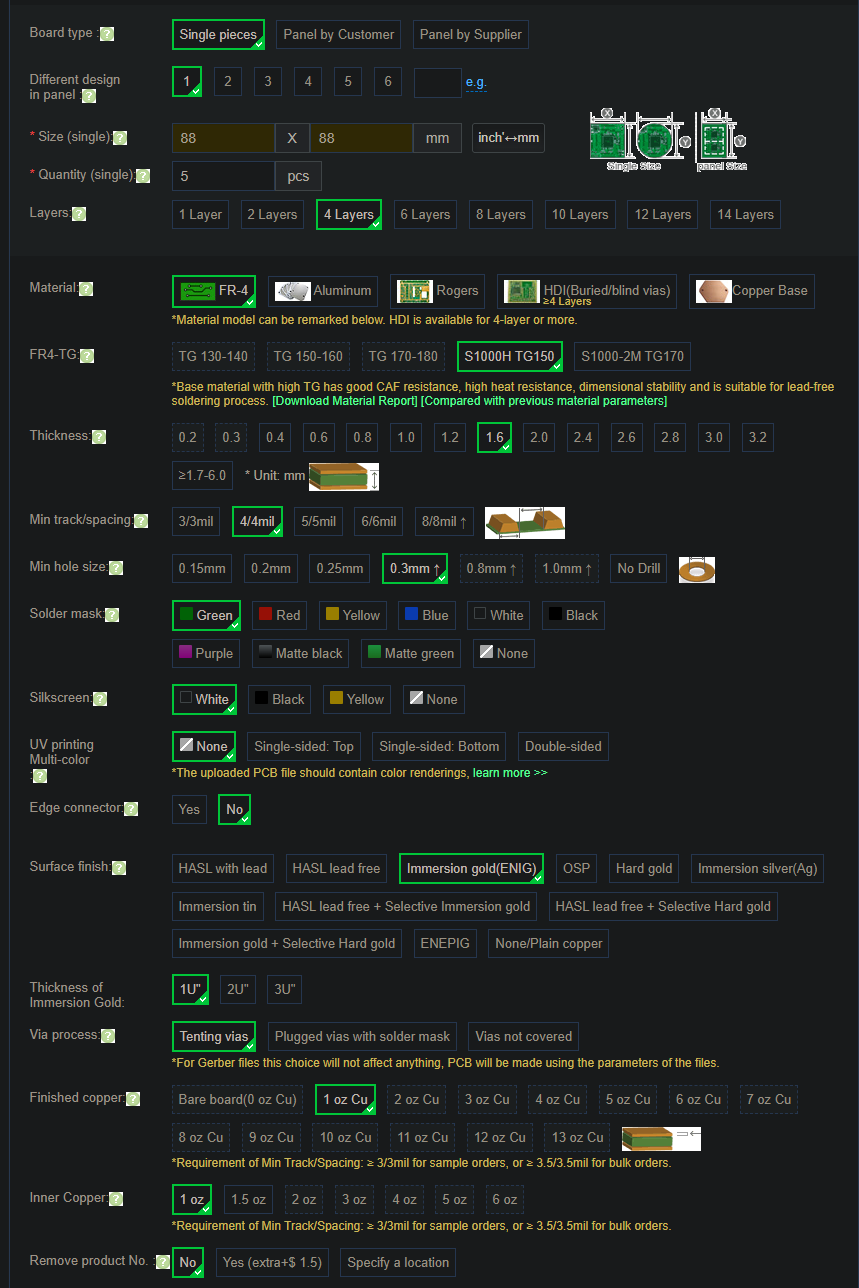

Platinen-Optionen bei PCBWay, hier mit ausgewählter Oberfläche Immersion gold (ENIG)

4. Bestückung (Assembly Service)

Weiter unten folgt der Abschnitt Assembly Service. Stückliste und Bestückungsdatei sind schon verknüpft. Stelle Folgendes ein:

Option Einstellung Warum
3 flexible options Turnkey PCBWay besorgt alle Bauteile
Board type Single pieces Nutzen (Panels) lohnen sich erst ab größeren Stückzahlen
Assembly side(s) Both sides Die Platine ist auf beiden Seiten bestückt
Quantity 5 Gleiche Stückzahl wie oben bei der Platine
Contains sensitive components/parts No
Do you accept alternatives/substitutes made in China? No Es werden genau die Bauteile aus der Stückliste verbaut

Die übrigen Felder (Other Parameters, Customized Services, Detailed information) bleiben leer.

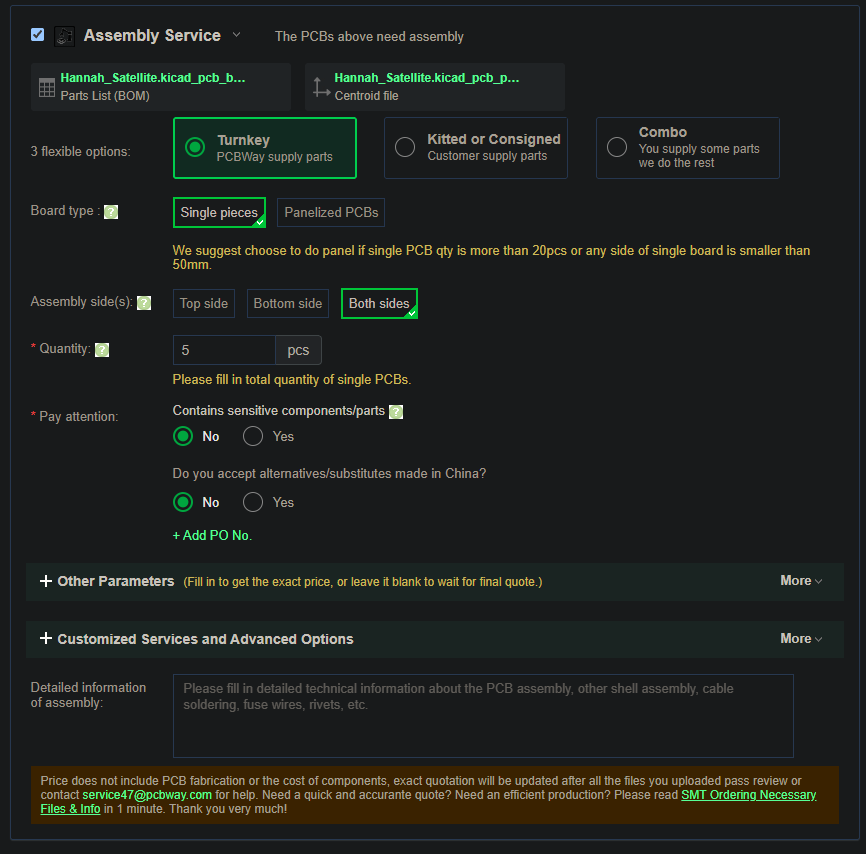

Assembly-Service-Einstellungen: Turnkey, Single pieces, Both sides, 5 Stück

5. Preis berechnen und in den Warenkorb

Rechts in der Spalte Pricing And Build Time wählst du dein Land und die Versandart, dann Save to Cart.

Der angezeigte Preis enthält die Platine, die Bestückung und den Versand, aber noch nicht die Bauteile. Rabatte (z. B. Member- oder Order discount) hängen von deinem PCBWay-Konto ab und können bei dir anders aussehen.

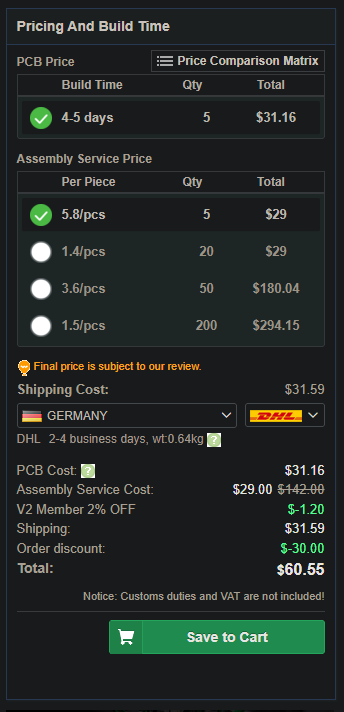

Preisübersicht mit Platinenpreis, Bestückung, Versand nach Deutschland und Rabatten

6. Prüfung und Bezahlung

Nach Save to Cart prüft PCBWay die Bestellung: Fertigungsdaten, Stückliste und Verfügbarkeit der Bauteile. Erst danach steht der Endpreis inklusive Bauteile fest, und du kannst die Bestellung im Warenkorb bezahlen. Bis dahin ist noch nichts bezahlt.

Rückfragen von PCBWay

Findet PCBWay bei der Prüfung Unstimmigkeiten in den Projektdaten, zum Beispiel in der Stückliste, wenden sie sich direkt an die Entwicklerin des Projekts. Darum musst du dich nicht kümmern.

Hast du trotzdem Fragen oder Probleme mit deiner Bestellung, melde dich gern im Hannah-Thread im ioBroker-Forum oder per Issue auf GitHub.

Was du zusätzlich brauchst

Diese Teile sind nicht auf der Platine und müssen separat besorgt werden. Die Links sind Beispiele, die im Einsatz sind:

Teil Hinweis Beispiel
U.FL-Antenne Das ESP32-S3-WROOM-1U hat keine eingebaute Antenne, ohne externe Antenne kein WLAN Amazon
Lautsprecher Dayton Audio RS75-4 (4 Ω) Soundimports
Lautsprecherkabel 2-polig, Stecker PH2.0 — andere Stecker passen nicht AliExpress
USB-Kabel Zur Stromversorgung, wird an die Platine gelötet (siehe unten) Amazon

USB-Kabel anlöten

Die Platine hat keine USB-Buchse. Das USB-Kabel wird stattdessen an zwei Lötflächen auf der Unterseite gelötet, die Beschriftung zeigt, welcher Draht wohin gehört:

  • 5V: Plus-Leitung des Kabels
  • GND: Masse-Leitung des Kabels

Hat dein Kabel weitere Adern (z. B. Datenleitungen), werden sie nicht angeschlossen. Isoliere sie einzeln, damit sie nichts berühren.

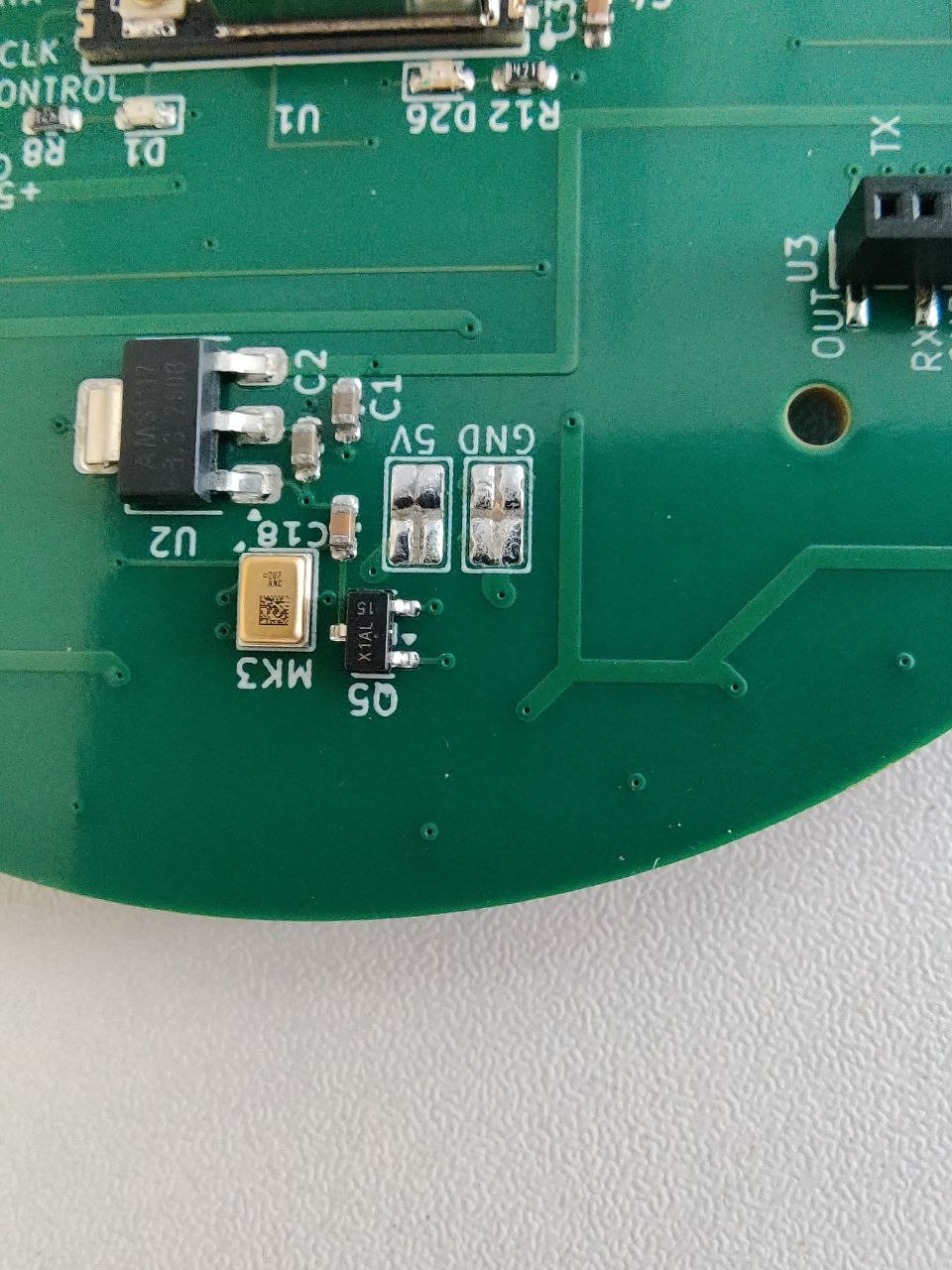

Lötflächen 5V und GND auf der Platinen-Unterseite

Die Lötflächen sind groß, das klappt auch ohne viel Löterfahrung.

Kabel von innen zuführen

Führe das Kabel von der Seite des ESP32-Moduls (also von der Platinenmitte her) an die Lötflächen, nicht vom Platinenrand. Im Gehäuse läuft das Kabel durch ein Loch in der Mitte der Zwischendecke. Kommt es von außen an die Lötflächen, muss es beim Einbau umgebogen werden und kann dort knicken.

Tipp aus der Praxis

Nimm keine zu feine Spitze, eine gröbere ist hier besser. Spitze auf die Lötfläche halten, Lötzinn dazugeben, fertig.

Temperatur: mit bleihaltigem Lot reichen etwa 250 °C, mit bleifreiem eher 300–350 °C. Die GND-Fläche hängt an einer großen Massefläche, die viel Wärme ableitet. Fließt das Lot nicht richtig, dreh die Temperatur etwas hoch.

Ein Lötkolben mit 48 W funktioniert erprobt gut. Halte die Spitze aber erst etwa 10–20 Sekunden auf die Lötfläche, bis sie richtig warm ist, sonst schmilzt das Zinn nicht. Mit mehr Leistung geht es schneller. Schwache Lötkolben (z. B. 15–25 W) kommen gegen die Massefläche kaum an, auch wenn die eingestellte Temperatur stimmt.
